Cách lựa chọn TPE cho ép phun: Các yếu tố then chốt, lựa chọn vật liệu và những lưu ý trong quá trình gia công

Trong bài viết trước của tôi, tôi đã trình bày chi tiếtthực sự là gì TPElà vàtại sao nó lại tan chảy và biến dạng như một chất dẻothay vì cứng lại như cao su. Câu hỏi đó đã giải thích TPE là gì. Nhưng nó không trả lời được câu hỏi: làm thế nào để lựa chọn đúng cấp độ chất liệu khi một chi tiết phải trải qua quy trình ép phun trên khuôn thật, trên dây chuyền sản xuất thực tế, với thời hạn giao hàng nghiêm ngặt?

Việc lựa chọn TPE cho quá trình ép phun bắt đầu từ mục đích sử dụng của chi tiết, chứ không phải dựa trên thông số kỹ thuật của vật liệu. Hãy cân đối độ cứng, tính chảy và đặc tính nhiệt với khuôn, chu kỳ sản xuất cũng như điều kiện vận hành. Khi đạt được sự tương thích đúng đắn, sản phẩm sẽ có tính đồng nhất cao, bền chắc và sẵn sàng chuyển sang công đoạn tiếp theo.

Ý tưởng ấy – lựa chọn vật liệu phù hợp với ứng dụng – là nền tảng cho mọi quyết định mà tôi trình bày dưới đây. Đồng thời, nó cũng lý giải tại sao hai sản phẩm được chế tạo từ cùng một cấp độ TPE "giống nhau" lại có hiệu năng khác biệt rõ rệt ngay khi rời khỏi khuôn.

Tại sao TPE lại là vật liệu được ưa chuộng trong các ứng dụng ép phun?

Một bộ phận bằng nhựa cứng bị nứt khi chịu uốn lặp đi lặp lại. Một bộ phận bằng cao su đã được lưu hóa cần trải qua một bước lưu hóa riêng và không thể chỉ đơn thuần được mài lại. Cả hai loại này đều không phù hợp với mọi thiết kế trên bàn làm việc của tôi.

TPE được ưa chuộng trong ép phun vì nó có thể vận hành trên các thiết bị dành cho nhựa nhiệt dẻo thông thường, bỏ qua bước lưu hóa và cho phép lớp TPE mềm liên kết trực tiếp với nhựa cứng chỉ trong một chu kỳ. Điều này giúp rút ngắn thời gian chu kỳ, giảm thiểu công đoạn lắp ráp phụ và cho phép phế phẩm quay trở lại quy trình thay vì phải đưa vào thùng rác.

Hầu hết các nhà máy sản xuất nhựa đều đã sở hữu thiết bị ép phun. Một loại TPE có thể sử dụng ngay trên cùng hệ thống đó giúp loại bỏ nhu cầu phải trang bị thêm máy ép cao su hoặc lò lưu hóa riêng biệt.Khuôn ép phun hai thành phầnChúng tôi giúp một nhà máy gắn kết một lớp tay nắm TPE mềm vào phần tay cầm cứng trong cùng một chu trình, thay vì phải lắp ráp hai bộ phận riêng lẻ bằng tay sau đó. Đây chính là lý do quan trọng khiến các đội ngũ phụ trách nội thất ô tô ưu tiên sử dụng TPE cho gioăng và tay nắm: ít chi tiết hơn, ít mối ghép hơn, và giảm thiểu các điểm có thể xảy ra hỏng hóc. Việc tái xử lý cũng đóng vai trò then chốt: các dòng sản phẩm dư thừa và những chi tiết bị loại bỏ thường có thể được đưa trở lại phễu nguyên liệu, miễn là cấp độ vật liệu và quy trình sản xuất cho phép; điều này giúp hạ thấp chi phí nguyên liệu trên mỗi sản phẩm. Tại Yudahang, đây thường là câu hỏi đầu tiên tôi đặt ra với khách hàng: thiết kế của bạn thực sự cần hai bộ phận riêng biệt, hay TPE có thể giúp bạn đúc liền thành một?

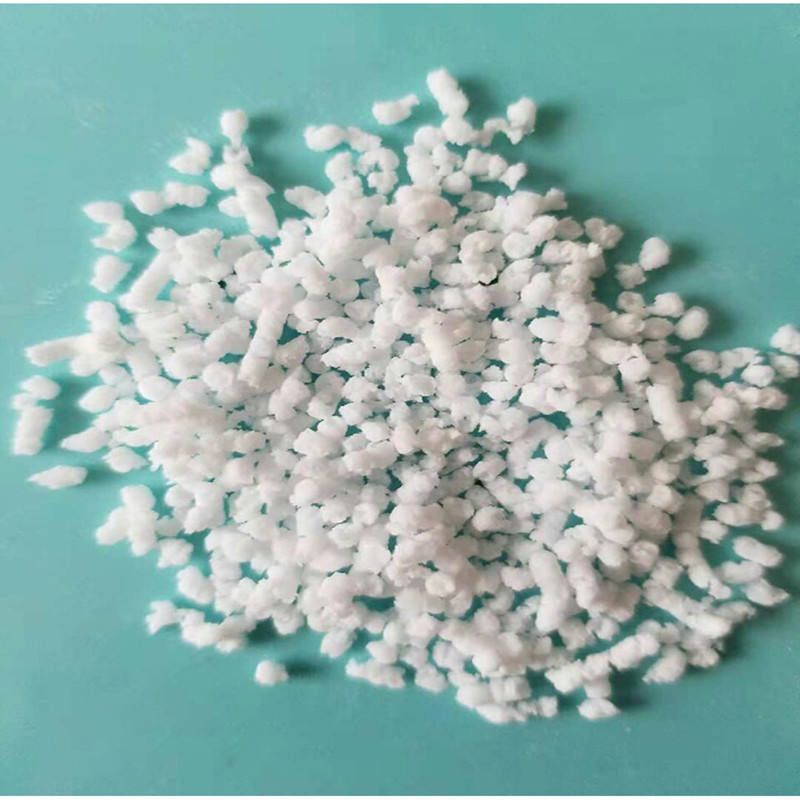

Những đặc tính nào bạn nên cân nhắc khi lựa chọn hạt nhựa TPE cho quá trình ép phun?

Chỉ riêng độ cứng thôi thì hầu như không cho bạn biết gì về cách một hạt nhựa TPE sẽ hoạt động khi đã được đưa vào khuôn của bạn.

Khi lựa chọn hạt nhựa TPE, hãy kiểm tra độ cứng, tốc độ chảy nóng chảy, độ bền kéo và độ bền xé, độ biến dạng khi nén, cũng như khả năng liên kết với vật liệu nền của bạn. Mỗi đặc tính này tương ứng với một chế độ hỏng hóc khác nhau; do đó, nếu bỏ qua bất kỳ yếu tố nào, hậu quả thường sẽ xuất hiện dưới dạng khiếu nại bảo hành chứ không phải là kết quả thử nghiệm trong phòng lab.

Tôi chia các đặc tính này thành ba nhóm: cảm giác, dòng chảy và độ phù hợp. Cảm giác bao gồm độ cứng và tính đàn hồi, quyết định cách mà chi tiết đó phản ứng khi cầm trên tay hoặc dưới áp suất của một vòng đệm. Dòng chảy bao gồmTốc độ chảy nóng chảyvà độ nhớt, vốn quyết định liệu viên nhựa có thể lấp đầy một thành mỏng hay một đường dẫn dài mà không bị thiếu nhét. Lớp phủ phù hợp còn đảm bảo khả năng liên kết, tính kháng hóa chất, vàđộ biến dạng sau nén, vốn quyết định xem bộ phận đó có còn hoạt động tốt sau nhiều tháng vận hành ngoài thực địa, chứ không chỉ khi vừa rời khỏi khuôn. Sau đây là cách tôi thường trình bày để khách hàng hiểu:

Quy trình ép phun TPE ảnh hưởng như thế nào đến chất lượng sản phẩm?

Hai nhà máy có thể sản xuất cùng một loại TPE với chất lượng giống hệt nhau, nhưng vẫn cho ra hai sản phẩm hoàn toàn khác biệt.

Quá trình ép phun ảnh hưởng đến chất lượng sản phẩm TPE thông qua nhiệt độ nóng chảy, tốc độ phun, áp suất đóng khuôn và thời gian làm nguội. Nếu các yếu tố này không được điều chỉnh đúng, ngay cả một loại TPE được lựa chọn kỹ lưỡng cũng có thể bị cong vênh, lõm bề mặt hoặc nứt tại vị trí cửa phun.

Nhiệt độ nóng chảy quá thấp sẽ khiến vật liệu chưa được gia nhiệt đầy đủ, dẫn đến khả năng bơm đầy kém và xuất hiện các vân chảy trên bề mặt. Nếu nhiệt độ quá cao, vật liệu có thể bị phân hủy, làm suy giảm độ bền kéo xé ngay tại những vị trí mà chi tiết cần đến nó nhất. Tốc độ phun nguyên liệu ảnh hưởng đến cách mặt sóng nóng chảy lấp đầy lòng khuôn; nếu quá nhanh, không khí có thể bị kẹt lại và để lại vết cháy gần các lỗ thoát khí. Áp suất đóng khuôn và thời gian đóng khuôn giúp kiểm soát hiện tượng lõm bề mặt cũng như duy trì độ ổn định kích thước sau khi chi tiết nguội. Thời gian làm nguội thường là yếu tố đầu tiên mà nhà máy cắt giảm nhằm rút ngắn chu kỳ sản xuất, nhưng nếu chi tiết được lấy ra quá sớm, nó vẫn có thể bị cong vênh ngay khi rời khỏi khuôn. Tôi coi khuôn và quy trình sản xuất như một phần của quyết định chọn vật liệu, chứ không phải là một bước riêng biệt diễn ra sau đó. Ngay cả khi sử dụng một loại TPE chất lượng cao trên một quy trình kém, bạn vẫn sẽ nhận được một sản phẩm không đạt yêu cầu.

Các vấn đề thường gặp trong quá trình ép phun TPE là gì và cách khắc phục ra sao?

Các hiện tượng như vết đọng, tia sáng và vết lõm thường xuất hiện trên hầu hết các dây chuyền sản xuất TPE vào một thời điểm nào đó.

Phổ biếnKhuôn ép phun TPECác vấn đề bao gồm hiện tượng thiếu nhựa, cháy mép, vết lõm do co rút và liên kết kém trên các chi tiết được đúc phủ. Hầu hết nguyên nhân đều bắt nguồn từ sự không đồng nhất trong dòng chảy của nhựa nóng chảy, nhiệt độ khuôn không phù hợp, hoặc bề mặt nền chưa từng được kiểm tra khả năng bám dính ngay từ đầu.

Các hiện tượng phun ngắn thường cho thấy tốc độ chảy của nhựa quá thấp so với chiều dày thành sản phẩm, hoặc tốc độ và áp suất phun được thiết lập quá thận trọng đối với dạng hình học đó. Hiện tượng rò rỉ (flash) báo hiệu khuôn không đủ kín khít để đáp ứng độ nhớt của vật liệu ở nhiệt độ nhất định. Vết lõm (sink marks) xuất phát từ áp suất nén ép yếu hoặc từ phần thành có chiều dày quá lớn, khiến bề mặt làm nguội không đồng đều. Riêng các lỗi liên kết trên chi tiết được bọc phủ bằng TPE lại là vấn đề khó xử lý nhất: năng lượng bề mặt của nền, nhiệt độ khuôn, cùng với việc chọn sai nhóm hóa học của TPE đều có thể khiến lớp bám dính mềm bị bong tróc khỏi lớp nền cứng. Trong quá trình khắc phục sự cố của mình, tôi luôn xem xét đồng thời cả vật liệu và quy trình trước khi quy trách nhiệm cho riêng một yếu tố nào đó. Phần lớn trường hợp, giải pháp đơn giản hơn nhiều so với việc thay đổi hoàn toàn loại vật liệu; chỉ cần điều chỉnh nhiệt độ khuôn hoặc tăng nhẹ thời gian nén ép cũng đủ giải quyết nhiều vấn đề hơn mọi người vẫn nghĩ.

Kết luận

Lựa chọn đúngTPEĐối với quá trình ép phun, đó không bao giờ chỉ là một quyết định đơn lẻ. Điều đó đồng nghĩa với việc phối hợp hài hòa giữa các đặc tính vật liệu, thiết kế khuôn và các thông số quy trình sao cho phù hợp với nhiệm vụ thực tế của chi tiết, từ lần ép đầu tiên trên dây chuyền sản xuất cho đến suốt nhiều năm vận hành trong thực tế.

Tài liệu tham khảo

1. Osswald, T. A., & Turng, L.-S. (Chủ biên).Sổ tay Đúc Phun, Ấn bản thứ 3. Nhà xuất bản Hanser, 2008.
2. Drobny, J. G.Sổ tay về các loại nhựa nhiệt dẻo đàn hồi, Ấn bản thứ 2. Elsevier, 2014.
3. Holden, G., Kricheldorf, H. R., & Quirk, R. P. (Chủ biên).Cao su nhiệt dẻo, Ấn bản thứ 3. Nhà xuất bản Hanser, 2004.
4. Bhowmick, A. K., & Stephens, H. L. (Chủ biên).Sổ tay về các chất đàn hồi, Ấn bản thứ 2. Nhà xuất bản CRC Press, 2000.
5. Hiệp hội ASTM Quốc tế.ASTM D395-18: Các phương pháp thử nghiệm tiêu chuẩn về tính chất cao su — Độ lún nén.
6. Rosato, D. V., và Rosato, M. G.Sổ tay Đúc Phun. Springer, 2000.
